1概述

JM3839G動靜態信號測試系統是一款支持靜態和低速動態應變測試的高性能應變儀，特別適合測點分布相對分散的工程測試場合,所有測點同步進行采集。系統支持以太網本地及4G遠程無線測試。儀器內置鋰電池工作，也支持邊充電邊工作，使用十分便捷；儀器每個測點橋路獨立設置，每臺儀器有一個補償片接入端子，可在軟件中分別為每個測點選擇補償片，現場測試方式更加靈活。每個測點設有應變接線端子和DB9轉BNC輸入端子，可接應變片、拾振器、IEPE型傳感器、各種橋式傳感器，測量內容均可程控切換，可以測量應力應變、加速度、溫度、力等信號，廣泛應用于橋梁、建筑的檢測試驗和疲勞試驗現場。儀器每個通道采用獨立24bits ADC，具有較高的信噪比，保證每個通道同步采集，多臺儀器組網時也能保證所有通道的同步性。

2應用范圍

?工程試驗現場（混凝土或鋼結構的動載強度試驗）

? 土木工程、機械工程等領域高空不易于布線環境下的結構力學性能測試

3系統特點

?體積小巧，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

?內置可充電鋰電池組，無需外接電源即可連續工作8小時

?內置多功能適調器，無需外掛調理模塊，可完成應力應變、橋式傳感器、電壓、IEPE等信號的測試

?千兆以太網和4G通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，采集頻率1kHz/CH

?系統支持靜態和動靜態測試

?內置大容量存儲器，支持在線、離線測試，重新上電可繼續上次測量

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

?采用分布式結構，進口優質按壓端子，方便了現場接線工作

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

4系統組成

?JM3839G 動靜態信號測試系統主機

?系統軟件

5采集器主要性能指標

1.測點數：4點/臺

2.采集頻率：1kHz/通道

3.應變量程：±100000με、±33333με、±10000με、±3333με

4.高分辨率：0.02με

5.測量誤差：±0.2% FS±1με

6.平衡方式：硬件平衡，16bit-DAC

7.平衡范圍：0 ～±25000με

8.供橋電壓：2Vdc

9.應變接口：進口按壓端子

10.應變片阻值：50 ～ 20000Ω

11.橋路形式：全橋、半橋、1/4橋無補償、1/4公共補償、三線制，每通道可獨立設置。

12.電壓/IEPE

a)大輸入范圍：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可設置

b)頻率下限：電壓輸入時為DC(0Hz)，AC（0.2Hz、1Hz程控切換）IEPE輸入時為0.2Hz、1Hz程控切換

c)IEPE供電：+24V/4mA

d)接口：DB9轉BNC

13.采樣方式：每通道獨立ADC并行同步采集

14.AD位數：24bits

15.工作模式：在線或離線

16.通訊方式：以太網+4G

17.支持靜態、動態應變測試

18.SD卡容量：1G

19.離線測試存儲方式：文件

20.電源：

a)內置大容量鋰電池，11.1V/4.5AH

b)充電器：12.6V/1A

21.結構形式：盒式

22.功耗：11.1V/0.26A

23.重量：975g

24.外形尺寸（L×W×H，mm）:160*100*50

6JM3839G面板說明及相關事項

6.1認識產品、附件及選件

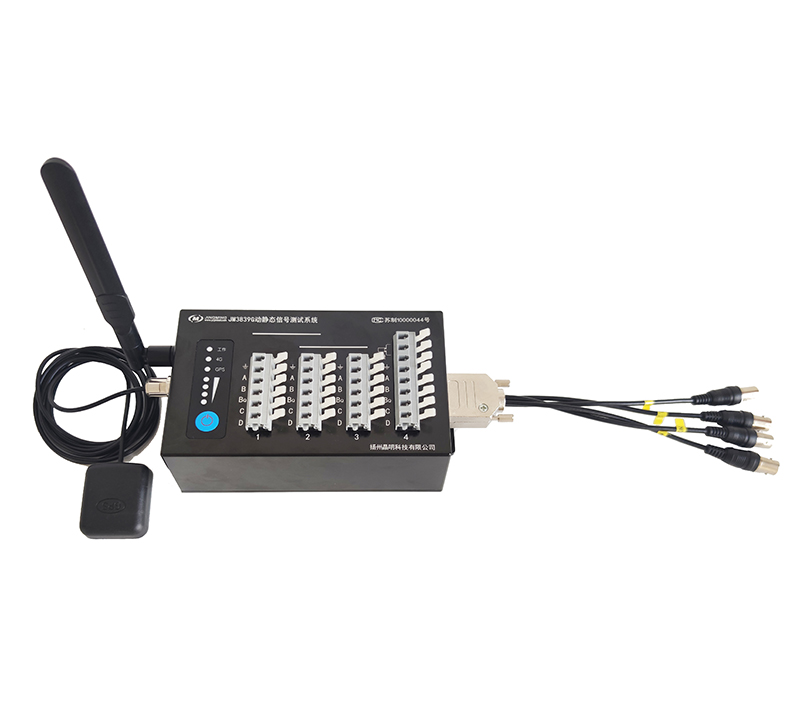

6.2儀器介紹

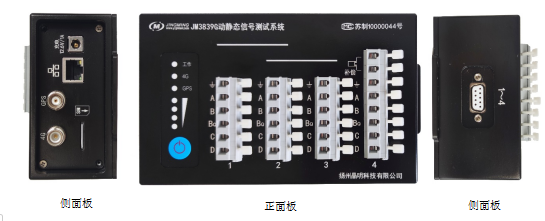

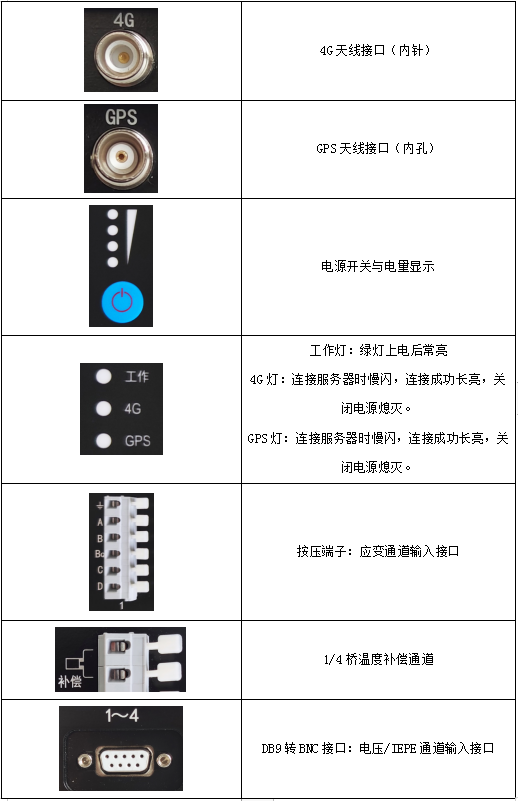

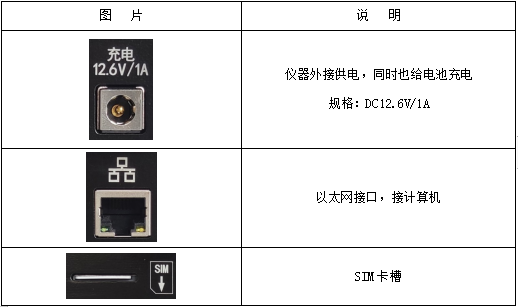

6.2.1數據采集面板

6.2.2系統的使用

1)電源的開關

儀器采用內置電池供電時，將電源開關置于“ON”狀態即打開了儀器，置于“OFF”狀態即關閉了儀器。

2)橋路接法(請務必注意具體聯接方式和軟件設置要相一致)

A-橋壓正端

B-信號正端

BQ-1/4橋接入端子

C-橋壓負端

D-信號負端地

a)1/4橋（公共補償）

工作片接在[A、BQ]端子上，補償片接在補償端子上。

b)1/4橋（120歐應變片，不接補償片）

   在沒有補償片并且應變片電阻值是120歐，可以將工作片接在[A、BQ]端子上，使用這種接法時用戶必須要充分認識到應變片在沒有溫度補償?shù)那闆r下的溫度漂移對測試結果的影響。

c)半橋

兩片工作片分別接在[A、B]及[B、C]端子上。

d)全橋

四片工作片分別接在[A、B]、[B、C]、[A、D]、[C、D]端子上，注意電橋的相鄰應變片的極性應該是相反的。

橋式傳感器的連接參照其說明依照橋路接法接入。

e)電壓/IEPE測量

信號直接接在BNC輸入端子上，注意根據輸入信號的范圍選擇相應的增益。

3)聯機

JM3839G可以使用以太網或4G遠程聯機，所選擇的測試系統分別為“RJ45動態信號測試系統”和“遠程監測系統”。以太網連接時電腦本地IP設置為192.168.2.100，子網掩碼255.255.255.0。

4)注意事項

a)為了便于調節平衡，工作片和補償片應盡可能選用一致，工作片和補償片的連接導線也應分別相同。

b)如果導線電阻太大，將造成測量誤差，請?jiān)谲浖休斎雽?dǎo)線電阻值，進行修正。

c)補償片應和工作片貼在相同的試件上，并保持相同的溫度。避免陽光直射和空氣劇烈流動造成測量不穩定。

d)補償片和工作片對地的絕緣電阻應不小于100 MΩ，否則將可能引起漂移。

e)儀器應盡可能遠離磁場，盡可能使用雙絞線連接應變片。

7安裝與調試

7.1儀器的連接

7.1.1單臺有線連接

計算機通過一根網線直接與設備連接，計算機本地連接IP要設置為：192.168.2.100.子網掩碼255.255.255.0.

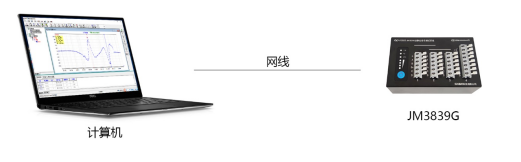

單臺通過網線連接示意圖

7.1.2 遠程4G無線連接

JM3839G遠程4G連接時，要確保設備內4G物聯網卡正常，且要在4G信號穩定的場所使用，注意4G天線與GPS天線連接正確可靠。

遠程4G連接示意圖

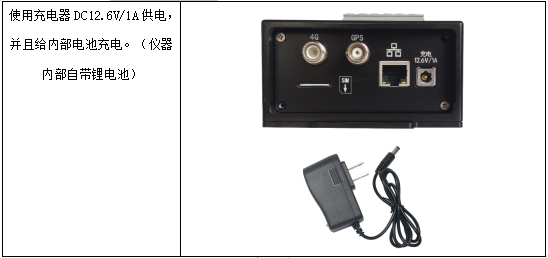

7.1.3電源線的連接

7.1.4連接線的使用

信號輸入線接入通道，如圖所示。

注意：設備總共4個通道，同一個通道應變接口和電壓接口只能用一種，每個通道可以獨立設置測量內容。

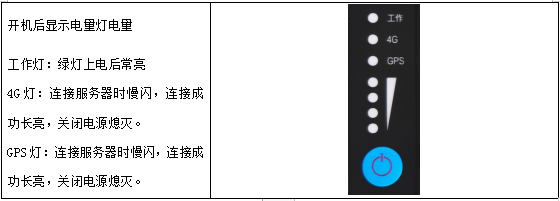

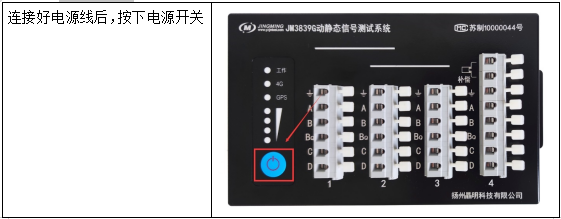

7.2開機順序

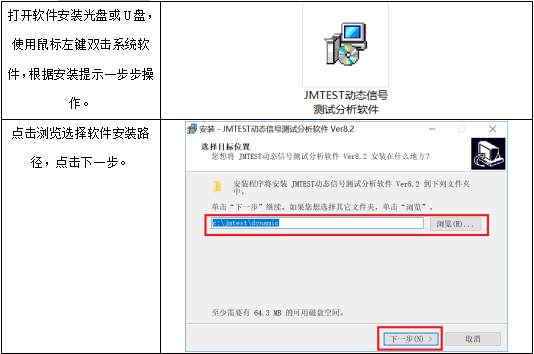

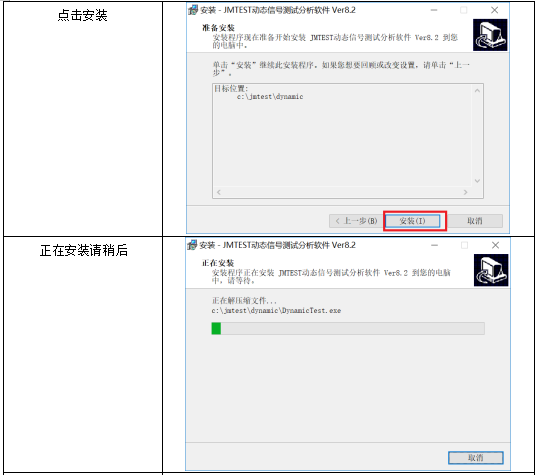

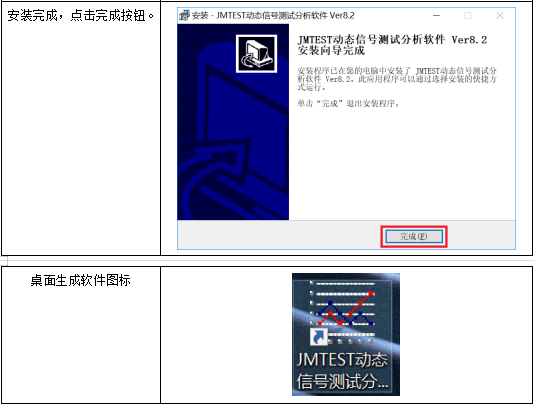

7.3軟件的安裝

7.4計算機連接設置

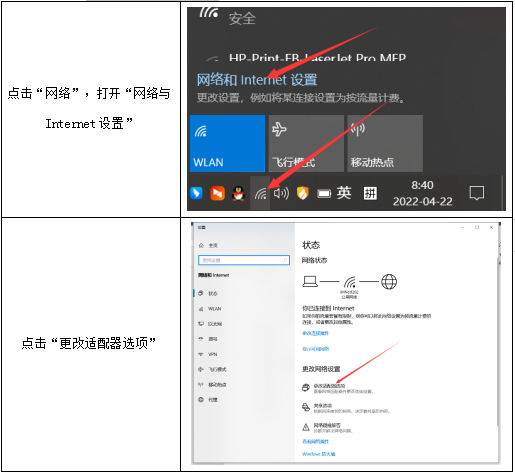

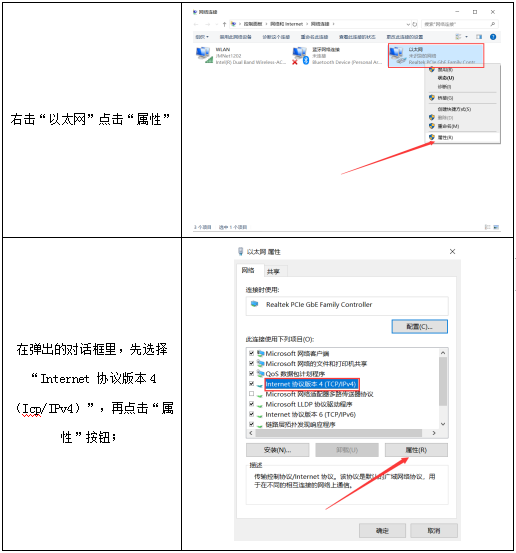

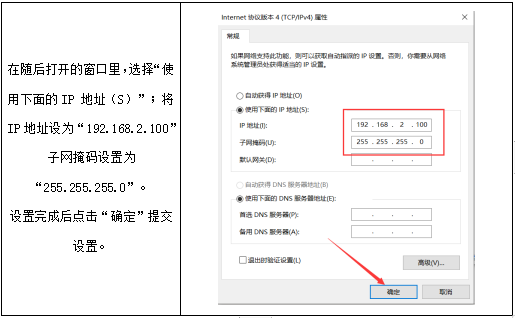

7.4.1本地連接IP設置

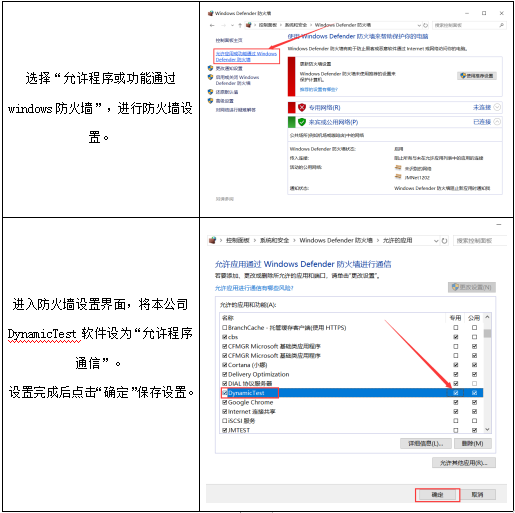

7.4.2防火墻設置

注意：如果您的計算機安裝了第三方防火墻，請參閱您的防火墻說明書，將本公司軟件添加到信任列表。

8系統快速入門及使用

8.1查找儀器

8.1.1本地以太網連接

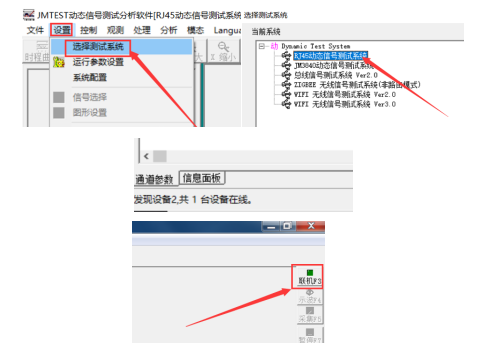

依次打開儀器電源、軟件， 點擊【設置】菜單下的【選擇測試系統】，選擇“RJ45動態信號測試系統”，等待設備IP加入之后，點擊【聯機】，成功找到設備。

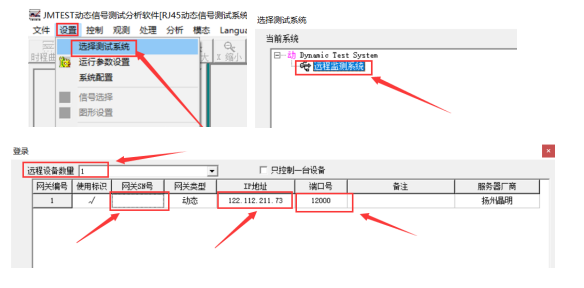

8.1.24G遠程連接

依次打開儀器電源、軟件， 點擊【設置】菜單下的【選擇測試系統】，選擇“遠程監測系統”，點擊“聯機”，設置“遠程設備數量”、“網關SN號”、“IP地址”、“端口號”。設置完成后點擊“登錄”，成功找到設備。

8.2傳感器的連接與參數設置

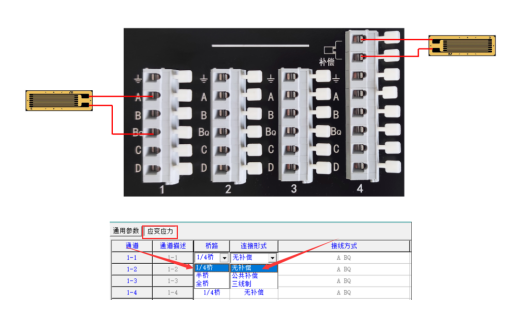

8.2.1應變片

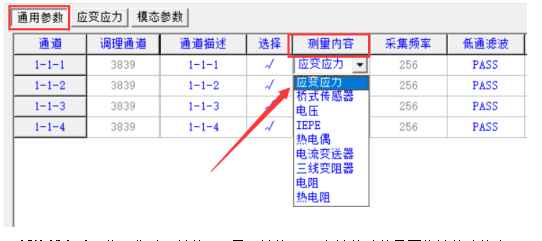

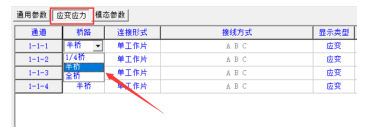

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“應變應力”。

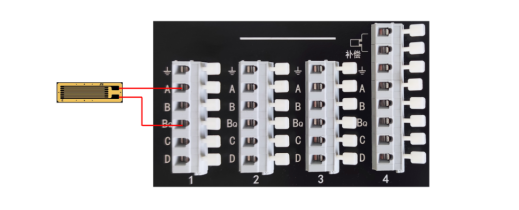

1/4橋接線方法：將工作片一端接A，另一端接BQ；有補償片的需要將補償片接上。

1/4橋三線制接線方法：將三線制工作片一端A，另一端一分為二分別接B和BQ。

半橋接線方法：將第1個工作片的一端接A,另一端接B,第二個工作片的一端接B,另一端也接C。

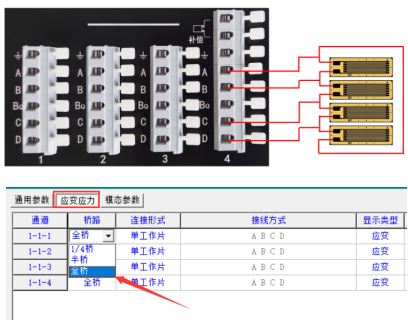

全橋接線方法：將第1個工作片的一端接A,另一端接B,第二個工作片的一端接B,另一端接C,第三個工作片一端接C,另一端接D,第四個工作片一端接D，另一端接A。

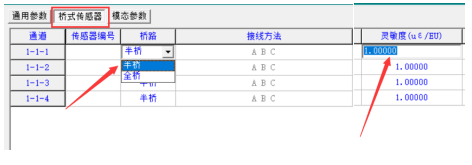

8.2.2橋式傳感器

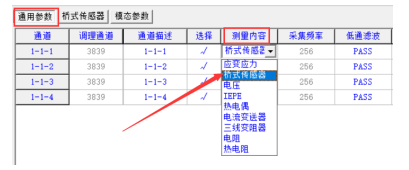

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“橋式傳感器”。

8.2.2.1半橋傳感器

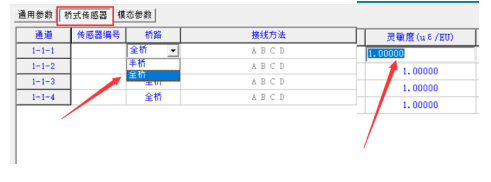

橋式傳感器里設置：1、橋路類型，2、靈敏度

8.2.2.2全橋傳感器

橋式傳感器里設置：1、橋路類型，2、靈敏度

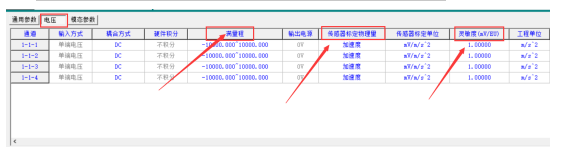

8.2.3電壓傳感器

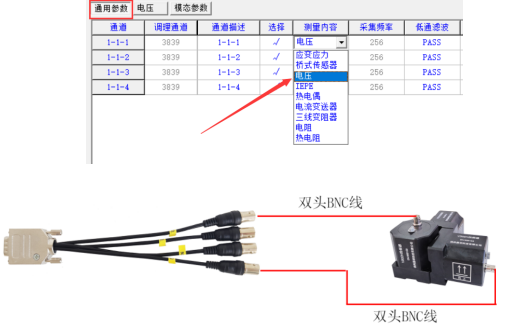

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“電壓”。

設置傳感器標定物理量與靈敏度，注意不同單位靈敏度的換算。

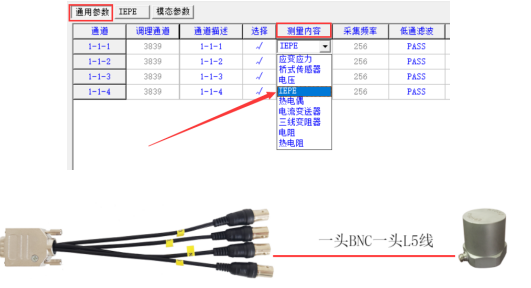

8.2.4IEPE傳感器

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“IEPE”。

設置傳感器標定物理量與靈敏度，注意不同單位靈敏度的換算。

8.2.5熱電偶

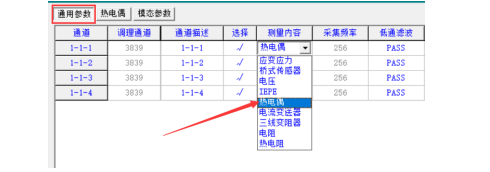

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“熱電偶”。

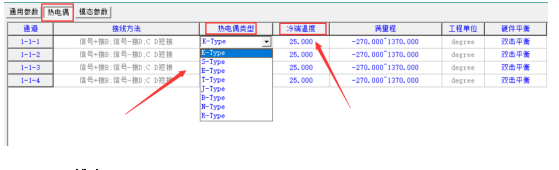

注意：熱電偶類型選擇與冷端溫度設定。

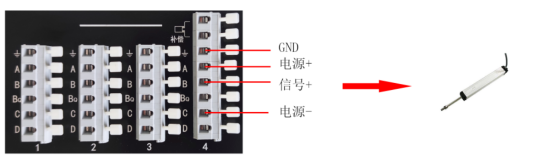

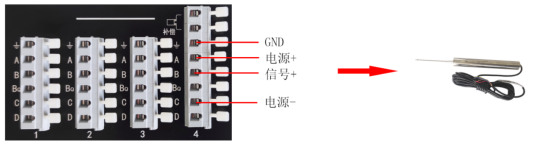

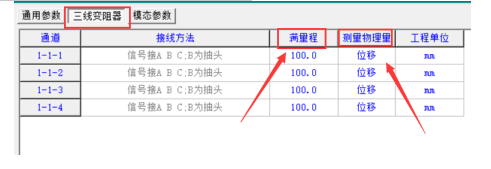

8.2.6三線變阻器

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“三線變阻器”。

注意：傳感器滿量程和物理量的設定。

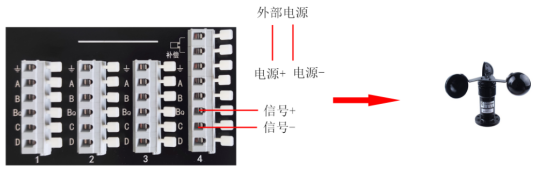

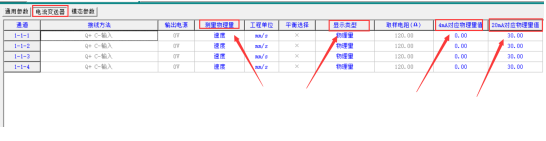

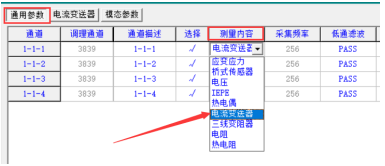

8.2.7電流變送器

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“電流變送器”。

注意：測量物理量，顯示類型設定，4mA與20mA對應物理量的設定。

8.2.8熱電阻

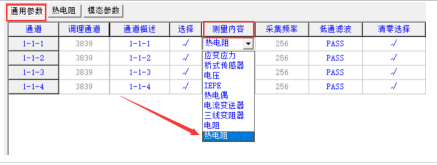

軟件“通道參數欄”->“通用參數”頁面，設置指定通道“測量類型”為“熱電阻”。

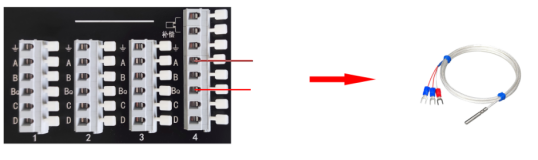

8.2.8.1兩線制熱電阻

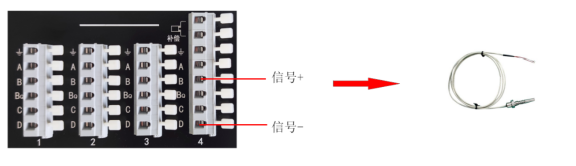

接法：鉑電阻一端接A，另一端接BQ。

8.2.8.2三線制熱電阻

接法：鉑電阻一端接A，另一端（公共端）接B和BQ。

注意：兩線制和三線制設定，熱電阻類型設定。

8.3常見靈敏度的表示方法

應變片：應變片的靈敏度大小一般是 2.0 左右，在應變片的技術指標上都會標明，測量的時候直接輸入軟件即可；

橋式傳感器：此類傳感器單位是uV/EU，EU表示工程單位。

例如：有一稱重傳感器靈敏度寫的是2mv/v，量程是5000N，那么此處靈敏度該輸入多少？

根據單位uV/EU，此時的EU應該是N，所以換算成uV/N即可。

（2mv/v）*（2v橋壓）=4mV=4000uV

靈敏度（uV/N）=4000uV/5000N=0.8

因此靈敏度處輸入0.8uV/N

磁電式傳感器：此類傳感器的靈敏度單位是 mV/EU，其中 EU 表示該傳感器測量的工程單位，該傳感器利用電磁感應原理將被測量轉換成電壓信號，儀器直接可以測得該電壓信號，根據傳感器的靈敏度，我們可以得出傳感器測得信號的大?。?/p>

IEPE(ICP) 式傳感器 ：此類傳感器的靈敏度單位是 mV/EU，其中 EU 表示該傳感器測量的工程單位，這種傳感器需要通道支持 ICP 適調。儀器測得傳感器輸出的電壓信號，根據傳感器的靈敏度，我們可以得出傳感器測得信號的大??；

壓電式傳感器 ：此類傳感器的靈敏度單位是 pC/EU，其中 EU 表示該傳感器測量的工程單位，該傳感器接入儀器需要使用電荷前置器，電荷前置器將傳感器輸出電荷信號轉化為電壓信號，儀器測得該電壓信號，根據傳感器的靈敏度，我們可以得出傳感器測得信號的大??；

8.4計算機軟件控制操作說明

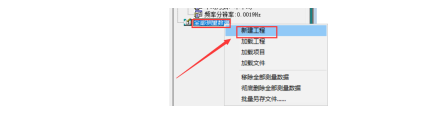

8.4.1新建工程

在所需存儲路徑新建工程名稱、項目名稱、文件名稱。

8.4.2平衡、示波、清零

注意：第1步先“平衡”，第二步“示波”看各個通道數據是否正常，第三步“清零”清除零點。

8.4.3啟動采集

點擊“開始”儀器工作燈閃爍。

8.4.4實時顯示、存儲數據

8.4.5停止采集

8.4.6時域曲線窗口

8.4.7通道信號選擇

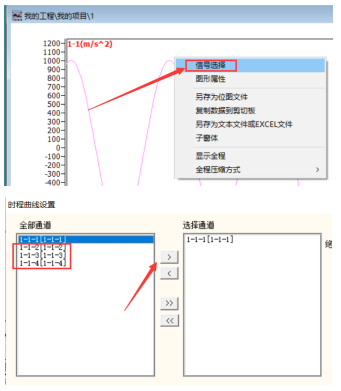

右擊時程曲線窗口，點擊信號選擇，將想要顯示的通道從左邊移至右邊。

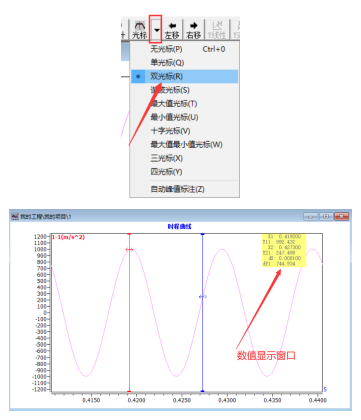

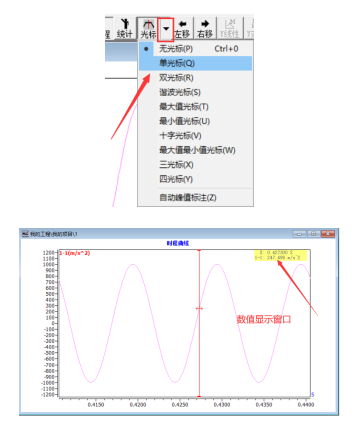

8.4.8光標功能

單光標顯示

8.4.8.2雙光標顯示

8.4.9截圖

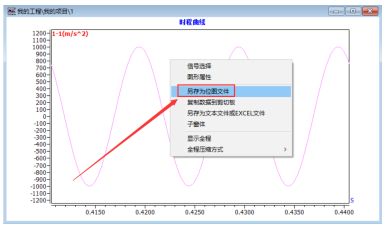

右擊時程曲線或者頻譜曲線，點擊另存為位圖文件。

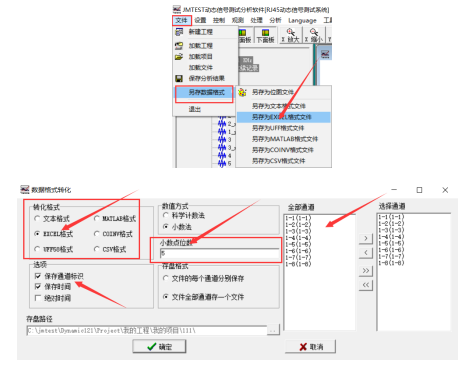

8.4.10數據另存

選中文件后，點擊【另存數據格式】，選擇想要存儲的文件類型。

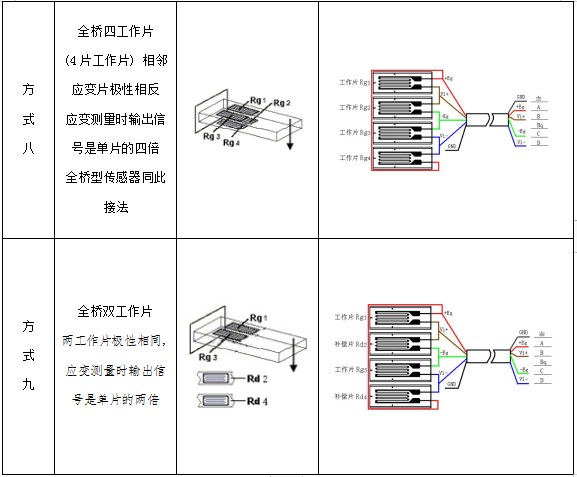

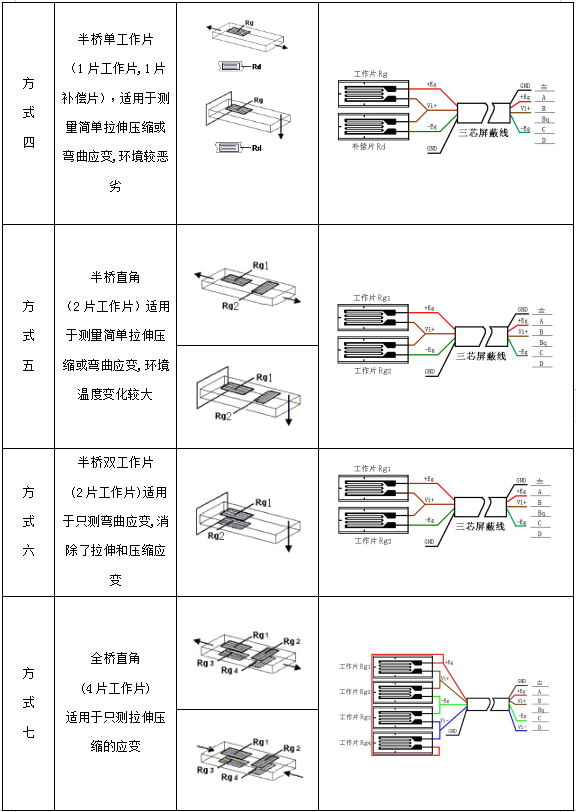

附錄1 橋路的連接

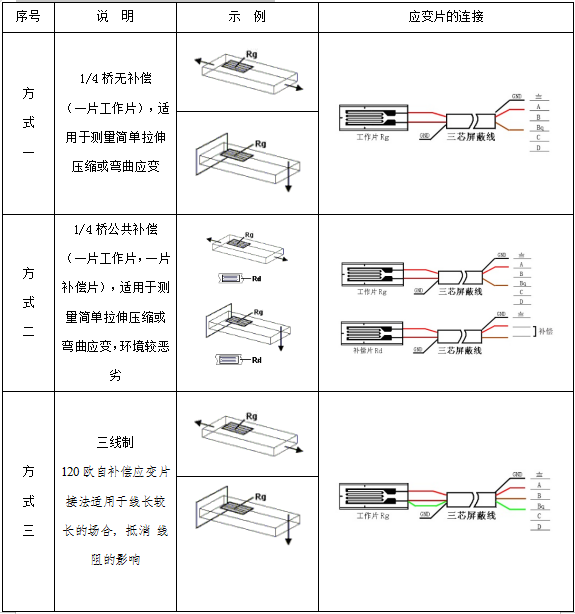

橋路類型指在應變電橋中，根據不同的測試情況，接應變計的數量和方式有不同。在本公司的產品中具體分為方式1到方式9，下圖為應變片貼片方式。(圖中Eg+、Eg-代表橋壓正負，Vi+、Vi-代表信號輸出)

附錄2 通訊鏈路檢測

儀器正常開機，計算機設置完成之后可通過操作系統網絡檢測命令 ping來查詢計算機與各臺儀器之間網絡通訊是否正常。

具體流程如下：

1.windows+R打開運行，鍵入cmd

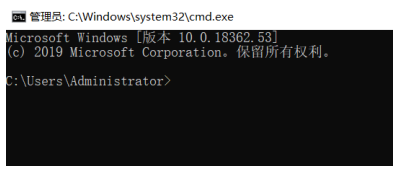

2.回車，進入如下界面：

3.輸入 Ping 命令

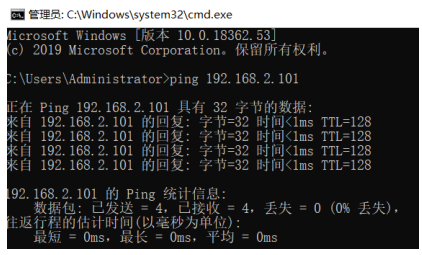

在命令行工具中輸入命令 ping 192.168.2.101，出現正常返回（如下）則通

訊正常；（注：通常設備IP信息和機號相關聯，例如1號機IP：192.168.2.101；2號機IP:192.168.2.102；依次類推）。

如出現超時 ，則通訊異常，有網絡故障；

4.通訊異常排查

首先看無線接入點是否能正常 ping 通，如果不通：

A．儀器是否正常開機

B．有線連接時檢查網線是否正常連接到儀器

C．計算機 IP 是否按要求設置

D．計算機防火墻是否關閉
